テフロン製品はポリテトラフルオロエチレン樹脂を精製・冷却加工して製造され、高い延展性、耐圧性、耐摩耗性などの特徴を備えています。では、テフロン製品には具体的にどのような性能特性があるのでしょうか？また、どのような具体的な役割を果たすのでしょうか？編集部と一緒に見ていきましょう。以下に「テフロン製品の構成内容と性能特性の紹介」について解説します。

【テフロン製品の構成構造と性能特性】

一、旋削板

ポリテトラフルオロエチレン（PTFE）プレス成形品から旋削加工した板材。-180℃～+250℃の温度範囲で使用可能。化学工業、医薬、染料業界の容器・貯蔵タンク・反応塔・大型配管の防食ライニング材として広く採用。航空・軍事等の重工業分野、 機械・建築・交通橋梁用スライダー・ガイドレール；染色・軽工業・繊維産業の防粘着材料など。当社が製造する高強度・広幅ポリテトラフルオロエチレン旋削板。

二、成形板

ポリテトラフルオロエチレン樹脂を常温でプレス成形後、高温焼結して製造。-180℃～+250℃の温度範囲で使用可能。各種腐食性媒体環境下での作業用ガスケット、シール材、潤滑材として広く応用され、必要に応じて各種周波数で使用可能な電気絶縁部品などへ加工可能。

三、 充填板

ポリテトラフルオロエチレンは、一部のフッ化物やアルカリ金属液を除き、ほぼ全ての化学物質に対して耐食性を有する。優れた機械的特性（特に曲げ・振動に対する耐老化性）、卓越した難燃性、優れた絶縁特性、極めて低い吸水率、潤滑性・非粘着性など一連の特性を備える。

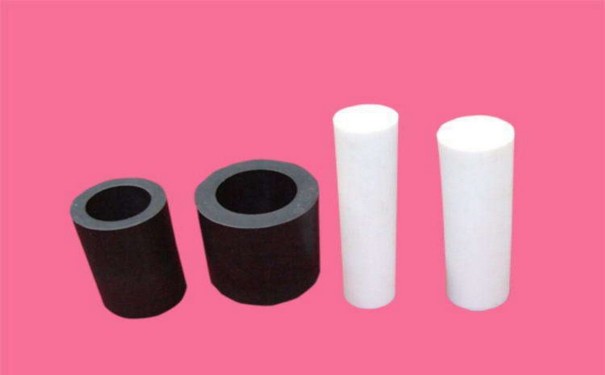

四、押出棒

ポリテトラフルオロエチレン懸濁樹脂をプランジャー押出プロセスで成形した棒材。主に長尺製品や非標準規格の機械部品に適用：シール/ガスケット、リング材、耐摩耗板/座電、絶縁部品、耐食性産業、機械部品、ライニング材、石油・ガス、石油化学工業、化学業界、機器メーカーなど。

五、成形管

ポリテトラフルオロエチレン成形管は成形加工により製造され、純粋樹脂管と充填管（カラー管、銅粉管、ガラス繊維管、黒鉛管、炭素繊維管、カーボンブラック管、ポリスチレン管など）に分類される。PTFE成形管は広く以下に使用される：化学工業、石油化学、石油精製、塩素アルカリ、酸製造、リン酸肥料、製薬、農薬、化学繊維、染色化学、コークス化、ガス、有機合成、非鉄金属精錬、鉄鋼、原子力、絶縁被覆、耐食性配管及び高純度製品製造（イオン交換膜電解など）、粘性物質の輸送・操作。

衛生要求が極めて厳しい食品・飲料等の加工生産部門、各種腐食環境における防食絶縁管、熱交換器、潤滑軸受、ピストンリング、オイルシール及びシールリング等の機械分野、さらに建築・ガイドレールに関連する防粘着材料等にも使用される。

六、充填管

充填ポリテトラフルオロエチレン製品は、充填ポリテトラフルオロエチレン樹脂を成形加工して製造される。懸濁重合ポリテトラフルオロエチレン樹脂と各種充填剤を混合して充填ポリテトラフルオロエチレン樹脂を得る。PTFEとの混合に適した充填剤には、ガラス繊維、カーボンファイバー、錫青銅、潤滑剤（グラファイト、二硫化モリブデンなど）があり、既に大規模生産で広く使用されている。充填PTFEは純粋なPTFEと比較して、高い圧縮強度、耐摩耗性、優れた熱伝導性、熱膨張の低減といった利点を持つ。

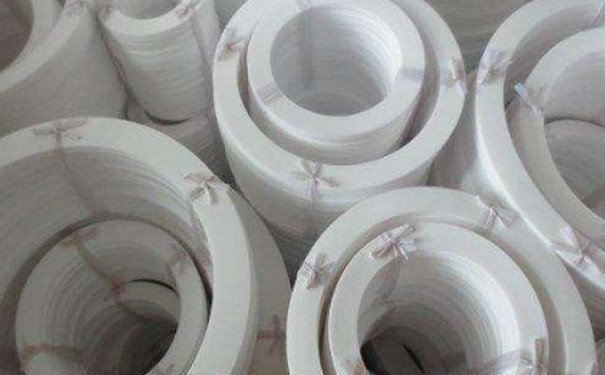

七、 ガスケット

ポリテトラフルオロエチレンガスケットは、懸濁ポリテトラフルオロエチレン樹脂を重合・成形・焼結して素地を形成し、二次加工または特殊な製造方法で精度を調整する。純粋なポリテトラフルオロエチレンガスケットは、融解アルカリ金属および高温高圧下のフッ素を除き、pH値0～14、 圧力10MPaにおいて、-100℃～100℃の範囲で優れた機械的強度を発揮します。

純粋なPTFEガスケットは-185℃で脆化します。クリーンなシール製品として、接触物質への汚染がなく、食品・医薬品業界など幅広い用途に適用可能です。機械旋削加工による平ガスケット、V形ガスケット、ピストンリング、ボールバルブパッキンは、耐薬品性、耐老化性、非導電性などの優れた特性を有します。

八、ワッシャ

PTFEポリテトラフルオロエチレンガスケットはガスケット製造プロセスと類似しており、シール材料としても使用されている。それ自体が持つ高耐食性、物理性能が安定し、高低温に耐え、良好な密封性能を達成し、石油、化学工業、製薬、電力、鉄鋼業界で広く応用されている。適切な媒体には、水、油、酸溶液、アルカリ溶液などのほとんどの化学工業成分が含まれる。

九、フィルム

ポリテトラフルオロエチレンフィルムは懸濁ポリテトラフルオロエチレン樹脂からプレス、焼結、冷却を経てブランクになり、更に旋削、圧延を経て製造され、優れた誘電性能、老化せず、腐食性能及び広い使用強度範囲を有する。

旋削したフィルムは非配向フィルムであり、非配向フィルムは圧研して配向フィルムと半配向フィルムを作製した。ポリテトラフルオロエチレンフィルムは引張強度が高く、絶縁性がよく、粘性がないなどの優れた特徴があり、主にコンデンサ媒体に用いられ、導線絶縁、電気計器絶縁、ガスケットなどに用いられる。ポリテトラフルオロエチレン毛胚にトナー、銅粉、黒鉛、ポリベンゼンなどを充填して、異なる色または硬度を高め、耐温性、耐摩耗性などの性能を高める旋削膜を作製することもできる。

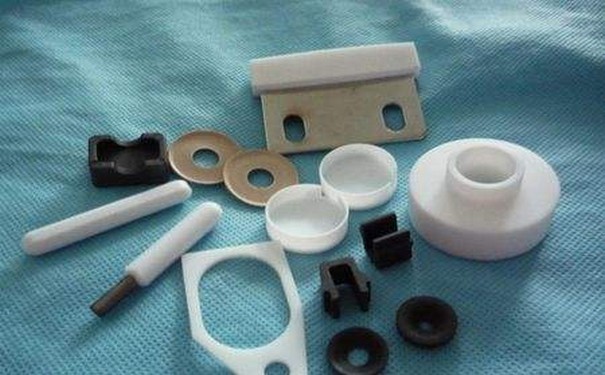

十、カスタム部品

改質ポリテトラフルオロエチレンガスケットは伝統的なPTFEの欠点を客服し、それによってポリテトラフルオロエチレンのいくつかの特性を大幅に改善し、特に耐摩耗、熱伝導、冷流耐クリープ、自己潤滑、優れた圧縮反発性などの面で純ポリテトラフルオロエチレン製品より明らかな改善があった。それは-190℃~+260℃の温度範囲内の耐食性、熱伝導性、減衰耐摩耗性のシール潤滑伝導体に適している。製品の特性により、さまざまな業界のポンプ、シャフトの動シールに応用されています。会社は顧客のカスタマイズ要求に基づいて、開発モデルの生産を行うことができる。

【テフロン製品の主な性能特性と作用】

1.物理機械的特性：テフロン製品は比重が大きく、吸水性がほぼゼロである。強靭で弾性がない。極めて低い摩擦係数を有し、優れた潤滑性を示す。静摩擦係数は動摩擦係数よりも小さく、超低温から融点に至るまで摩擦係数はほぼ一定である。ただし、テフロン製品の硬度は低く、他の材料によって摩耗されやすい。

相手材料表面にテフロン薄膜を形成できれば、テフロン製品の摩耗量を相当程度低減できる。テフロン製品は固体材料の中で表面張力が最も小さく、いかなる物質も付着しない。

2. 熱特性：テフロン製品の熱安定性は同種のエンジニアリングプラスチックの中で極めて優れている。200℃から融点まで分解速度が極めて遅く、分解量もごくわずかである。200℃で1ヶ月加熱しても分解量は100万分の1未満で無視できる。テフロン製品は-250℃でも脆化せず、-250～260℃で長期間使用可能である。

3.電気特性：テフロン製品は高度な非極性材料であり、極めて優れた誘電特性を有する。特に0℃以上では、誘電特性が周波数や温度の影響を受けず、湿度や腐食性ガスの影響も受けない点が顕著である。

PTFE製品の体積抵抗率と表面抵抗率は全てのエンジニアリングプラスチック中で最も高く、長時間水に浸漬しても顕著な低下は見られず、相対湿度の高い空気中においても表面抵抗率は変化しない。PTFEの結晶度が50～80％の範囲では、絶縁耐力は結晶度にほぼ依存せず、極めて高い誘電率を示す。PTFE製品は耐アーク性に極めて優れる。

4. 耐薬品性：テフロン製品は極めて優れた化学的安定性を有し、溶融ナトリウム金属と液化フッ化水素酸を除き、ポリテトラフルオロエチレンはほぼ全ての化学試薬による腐食を受けません。例えば濃硫酸、硝酸、塩酸、さらには王水中で煮沸しても、その重量や特性は変化せず、またほぼ全ての溶媒に溶解せず、300℃以上で全アルカン（約0.1g／100g）にわずかに溶解するのみである。

融解状態のアルカリ金属のみが、テフロン製品中のフッ素原子を奪い、表面を変色させることがあります。ポリテトラフルオロエチレンは吸湿せず、不燃性であり、酸素や紫外線に対しても極めて安定しているため、優れた耐候性を有します。

5.その他の特性として、テフロン製品の大気老化耐性は非常に優れており、長期間大気に曝露されても表面に何の変化も生じません。四フッ化製品の難燃性も極めて優れており、酸素指数は95と最高値を示し、難燃性はUL94V-0等級に達する。非粘着性は四フッ化製品のもう一つの重要な特性であり、ほぼ全ての固体材料がその表面に付着しない。ただし高エネルギー放射線による影響は顕著である。

以上、「テフロン製品の構成構造および性能特性」ならびに「テフロン製品の主な性能特性とその役割」に関する説明が、「テフロン製品の構成内容と性能特徴の紹介」についてご理解いただく一助となれば幸いです。
