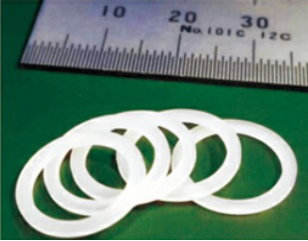

バックアップリングはまたスプリングリングとも呼ばれ、穴用バックアップリングと軸用バックアップリングに分けられ、軸方向の制限効果を発揮し、他の部品の軸方向の移動を防止できる。成形プロセスは主に板材の打ち抜きが採用され、機能断面は円錐形を呈し、取り付け後は「線接触」となることが多い。大口径モデルでは線材を巻き付けて成形し、打ち抜き残りの材料を加工して製造され、断面は規則的な矩形を呈する。

バックアップリングの種類と役割の解析 　　

平バックアップリング：分離可能な基本的に平らなワッシャーで、その内側または外側がラジアル円筒ころ軸受の外輪または内輪のリテーニングリムとして機能する。 　　

斜めバックアップリング：「L」字形断面を持つ分離可能なリングで、その外側がラジアルころ軸受の内側リテーニングリムとして機能する。 　　

中バックアップリング：二列または多列ローラーベアリングにおいて、各列のローラーを分離・誘導するための分離可能なリング。 　　

バックアップリングはタイミングプーリーの両側に側壁を形成する。この方法は圧入式側壁を選択した。ベルト交換を容易にするため、片側のバックアップリングは分解容易型を採用している。 　　

圧力計では、波形バックアップリングが浅い溝に設置され、表面ガラスに極めて小さな圧力しか加えない。これにより、ガラスを固定しつつ破損を防ぐ。 　　

波形バックアップリングは現場修理に容易に対応可能。例えば油圧シリンダーのシールリング修理時、ドライバーで素早く取り外し、再取り付けが容易である。 　　

さらに、波形スプリングの用途は幅広く、調整式プーリー、ベアリング予圧、電気接続、油圧シール、クラッチ、ボールバルブ、流体バルブカップリングなどに使用可能です。
