バリシールは皆さんご存知でしょう。これは非常に優れた密封効果を持つシール部品です。本日は編集部からバリシールの関連知識をご紹介します。バリシールの使用上の特徴とは何でしょうか？また、バリシールはどのような部品で構成されているのでしょうか？それでは編集部と一緒に見ていきましょう。以下に「バリシールの使用特徴説明および構成部品の詳細紹介」についてご紹介します。

【バリシール構成成分及び応用特徴】

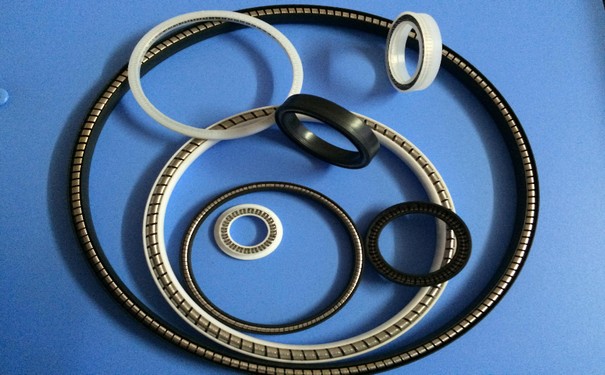

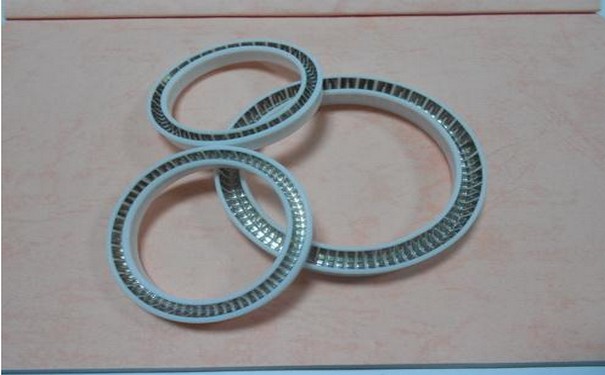

バリシール（正式名称：パンセスプリング張力蓄能支持シール、別名：スプリングテンションシール、スプリングエネルギーシール）は、ポリテトラフルオロエチレン（PTFE）またはその他の高性能材料に特殊スプリングを内蔵したシール部品である。適切なスプリング力とシステム流体圧力が作用することで、シールリップ（面）が押し出され、被シール金属面を軽く圧迫し、極めて優れたシール効果を生成する。

スプリングの作動効果により、金属接合面のわずかな偏心やシールリップの摩耗を克服し、期待されるシール性能を持続的に維持します。油類、水、蒸気、空気、溶剤類、医薬品、食品、酸・アルカリ、化学溶液などに使用可能です。

PTFE（ポリテトラフルオロエチレン）はパッキンハウジングの主要材料として、パーフルオロゴムよりも優れた耐薬品性を有し、耐熱性に優れたシール材である。ほとんどの化学流体、溶剤、油圧油、潤滑油に適用可能で、膨張性が極めて小さいため長期にわたりシール性能を発揮します。各種特殊スプリングを用いてテフロンやその他の高性能ゴム・プラスチックの弾性問題を克服し、静的または動的（往復・回転運動）用途のシール部品の大半を代替可能な製品を開発しました。

適切なケーシング材料と支持スプリングの選択に加え、専門的なシール設計により、パンセールの使用温度範囲は-200℃～260℃、圧力は真空から超高圧200MPa、線速度は最大15m/sに達し、各種高温・低温腐食流体などの環境で使用可能です。

バリシールはAS568A規格のOリング溝（ラジアル軸封、ピストンシール、アキシアル面シールなど）に合わせて製造可能で、汎用Oリングを完全に代替できます。または当社が適切な溝設計を提供します。膨張性の問題がないため、長期にわたり良好なシール性能を維持します。例えば石油化学プロセスにおける高温腐食環境の機械軸封では、一般的な漏洩原因としてスライディングリングの不均一摩耗に加え、Oリングの劣化損傷も主因となります。バリシールへの変更により、ゴムの軟化・膨張・表面粗化・摩耗などの問題を完全に改善でき、機械軸封の寿命を大幅に延長します。

バリシールは動的・静的両方に適しており、前述の高温腐食環境でのシール用途に加え、シールリップの摩擦係数が低く、シール接触圧力が安定し、耐圧性が高く、大きなラジアル偏心や溝寸法誤差を許容するため、空圧・油圧シリンダーのシール部品として非常に適している。U形またはV形パッキンを置き換えることで、優れたシール性能と寿命を得ることができる。

製品特徴：

—始動時の潤滑不足による密封性能への影響を受けず、摩耗と摩擦抵抗を効果的に低減。

—異なる密封材料とスプリングの組み合わせにより、様々な用途ニーズに対応する密封力を発揮。

金型不要のCNC加工を採用し、寸法精度が高く、大量かつ多様な密封部品に特に適しています。

—耐薬品性・耐熱性が一般的なゴム製シールを大幅に上回り、寸法安定性に優れるため、

膨張・収縮によるシール性能劣化が一切発生しない。

—コンパクト設計で標準Oリング溝への取り付けが可能。

—シール材にPTFE（テフロン）等の高性能材料を採用。極めて清浄で汚染リスクがなく、

係数が極めて低く、極低速用途でも全くスリップ現象が発生しない。

—始動摩擦抵抗が小さく、長期間の停止や間欠運転時でも低始動力性能を維持する。

バリシールの主な用途：

バリシールは、高温腐食、潤滑困難、低摩擦といった過酷な使用環境向けに開発された特殊シール部品です。各種テフロン複合材料、エンジニアリングプラスチック、耐食性金属スプリングの組み合わせにより、産業分野で高まる多様化ニーズに完全に対応可能です。代表的な用途例は以下の通りです：

1、ローディングアーム用回転継手の軸方向シール部品

2、塗装バルブ部品またはその他の塗装システム用シール部品

3、真空ポンプ用シール部品

4、飲料・水・ビール充填装置（充填バルブ等）及び食品工業用シール部品

5、自動車・航空宇宙・化学・石油等の伝統産業用シール部品

6、計量装置用シール部品（低摩擦・長寿命）

7、その他装置や圧力容器用シール部品（液化ガス対応）

密封原理：

ポリテトラフルオロエチレン（PTFE）またはその他の高性能材料と適切なスプリングを組み合わせる。スプリングの張力とシステム流体圧力が作用し、シールリップを押し出して被密封金属面を軽く圧迫することで、非常に優れた密封効果を形成する。適用対象：油類、水、蒸気、空気、溶剤類、医薬品、食品、酸・アルカリ、化学溶液など。

【スプリングシールの意味と応用特徴】

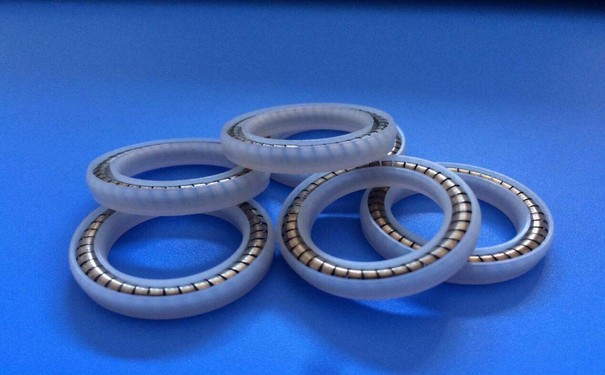

スプリングシール（Spring Seal）は、優全特シール部品の一種で、U字型テフロン内部に特殊スプリングを内蔵した高性能シール部品です。適切なスプリング力とシステム流体圧力が作用することで、シールリップ（面）を押し出し、被シール金属面を軽く圧迫し、非常に優れたシール効果を生み出します。

スプリングの作動効果により、金属接合面のわずかな偏心やシールリップの摩耗を克服し、期待されるシール性能を持続的に維持します。

スプリングシールは比較的耐久性に優れています。スターシールとスプリングシールは、設備の稼働環境条件が異なるため、スプリングシールは製品要求が比較的高い環境条件に適しています。東晟密封と優全特密封が製造するスターシールとスプリングシールは、いずれも優れた品質を有しています。

特徴

1.始動時の潤滑不足による密封性能への影響を受けない

2.摩耗と摩擦抵抗を効果的に低減

3. 異なるシール材とスプリングの組み合わせにより、様々な用途に応じたシール力を実現。CNC加工による製造で金型費用不要－少量多品種生産に最適。

4. 一般的なシール用ゴムよりも優れた耐薬品性・耐熱性を有し、寸法安定性に優れる。体積膨張・収縮によるシール性能劣化が一切発生しない

問題

1.構造が精巧で、標準的なOリング溝に設置可能

2.シール能力と寿命を大幅に向上

3.シール部品の溝にはあらゆる汚染防止材（シリコーンなど）を充填可能－ただし放射線環境には不適

4.シール材がテフロン製のため極めて清浄でプロセスを汚染せず、摩擦係数が極めて低い

5.極めて滑らかで「スティッキー・スリッピー現象」が発生しない

6.始動摩擦抵抗が小さく、長期間の停止や間欠運転時でも低始動力性能を維持

以上、「バリシール材の構成成分と応用特性」および「バリシール材の定義と応用特性」に関する説明が、「バリシール材の使用特性説明および構成部品の詳細紹介」の理解に役立つことを願っております。
