概要

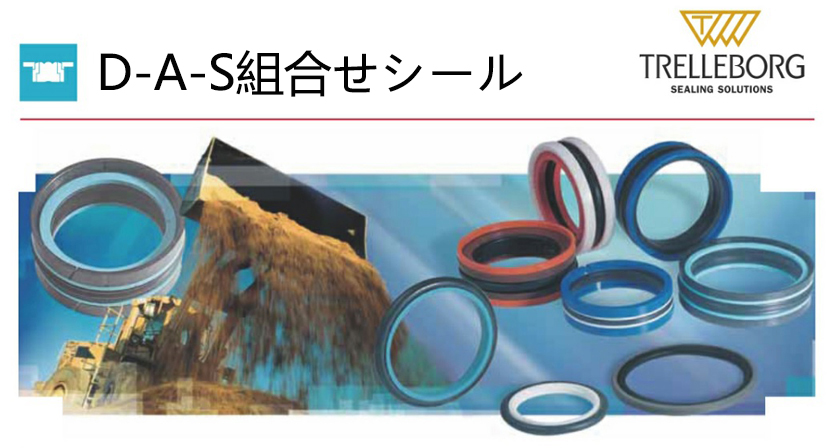

D-A-S組合シールは双方向作動ピストンシールです。この組合シールは、1つの弾性ゴムリング、2つのバックアップリング、および2つの耐磨耗リングで構成される。本設計は コンパクトなシールとガイドを組み合わせたソリューションを提供し、 閉鎖溝枠内に設置するのに適した組合シールである。

説明

D-A-S組合シールリングは、弾性歯状シールリング、2つの止め輪、および2つの耐摩耗リングで構成される。中央には真のシール機能を果たすシール要素が配置され、両側にはそれぞれ止め輪と耐摩耗リングが配置されている。止め輪はシールリングが隙間に押し出されるのを防止し、中央のシールリングは歯状シール構造を採用しており、静止時および動作時ともに良好なシール性能を発揮する。耐磨耗リングはシリンダー内でピストンをガイドし、ラジアル方向の荷重を負担する役割を担う。

長所

・密閉された溝と一体型ピストン。

・ピストン全長が短い。

・シールリングと耐摩耗リングが同一溝金型を使用。

・ピストン製造コストが低い。

・シールリングと耐摩耗リングの価格が安定。

・隙間に対する押し出し抵抗性が極めて高い。

・弾性シールリングが歪みや反転を起こさない。

・優れた漏れ防止性能。

・斜め切り込み付き止め輪と耐摩耗リングは組み立てが容易。

適用範囲

D-A-S組合シールリングは、往復運動を行う油圧シリンダーやピストンにおけるシール部品として広く使用されています。例：小型ブルドーザー、射出成形機、ボトルブロー成形機、クレーン、フォークリフト、油圧ゲート、農業機械など。

技術データ

圧力：≦25MPa

速度：最大往復速度0.5 m/s

温度：-30℃～+110℃

媒体：石油系作動油、難燃作動油、環境安全作動油（バイオオイル）、水などに適用可能（シール材質による）

作用メカニズム

3つのシールリップはすべて外径上に配置されている。両端の外側シールリップは補助シールとして機能し、中央のシールリップは幅が広く主シールリップである。シールリングの内径側（静的シール）では、溝底径との接触面が比較的広い。両側に配置された止め輪がエラストマーを支え、押し出しを防止する。この段付き構造の

止め輪は、シール部品が作動中に回転するのを防ぐ。
