スパイラル・ウーンド・ガスケットは巻き上げ構造ですが、材料は金属から非金属まで多岐にわたり、純粋な黒鉛と金属は添加なしでは融合がほぼ不可能である一方、金属と非金属の混合により非常に幅広い材料セットの利点を有するため、スパイラル・ウーンド・ガスケットの用途は極めて広範です。特殊な製造プロセスにより優れた性能を発揮し、弾性に優れたガスケットとして知られています。

本製品は配管、ポンプ、バルブ等の継手における静的シール材として使用可能です。同時に石油化学、石油ガス、冶金等の業界で広く応用されています。

国家規格及び各種標準加工に加え、ASME、ANSI、API、JIS等の国際規格や顧客要求に基づく加工にも対応可能です。

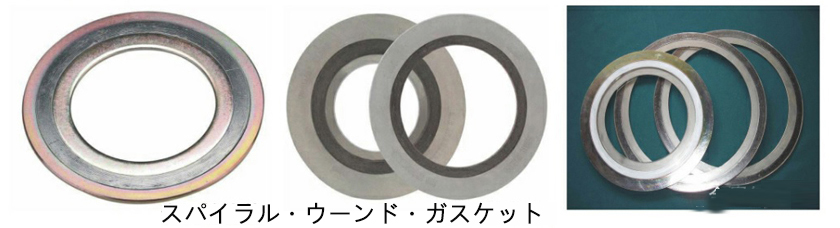

スパイラル・ウーンド・ガスケット　Spiral wound gaskets

◆概要

スパイラル・ウーンド・ガスケット（ベースタイプ）は、良質なSUS 304、SUS 316（V形又はW形）金属ベルト及びその他の合金材料と石墨、アスベスト、ポリテトラフルオロエチレン、アスベストフリーなどの軟性材料と重なり、螺旋巻きになっており、開始及び末端に金属ベルトをスポット溶接方式で固定している物である。

◆特性

1.適用する作業範囲は広い。高温、高圧に耐え、超低温又は真空下の使用条件に適応する。ガスケットの材料の組み合わせを変えることにより、様々な媒体による化学腐食問題を解決することができる。

2.応力補償能力が強い。温度、圧力の変動が頻繁なステーションでは、密封性能が安定し、信頼性が高い。

3.密封性能が優れている。

4.ガスケットが接触するフランジの表面精度の要求は高くない。

5.取り付けが便利で、ガスケットの予圧が低い。

スパイラル・ウーンド・ガスケットの作業温度は、‐200℃～+850℃であり、弊社は普通に実施している基準がGBT 4622であるが、カスタムにより非標準製造もできる。
