トレルボルグシールシステムは、革新的なテコン®回転V型グライドリング®を開発し、主に厳しい作業条件に適用し、双方向の圧力に耐え、最終的に回転寿命を延ばします。このシールは、高い圧力速度比を要求する設備のために特別に開発され、設計されています。設備を高圧条件下で高速で稼働させ、さらに長寿命を持つことができる。

　　テコン®回転V型グライドリング®は優れた双作用回転シールで、優れた性能と信頼性を持っています。 すべての作業状況下で、接触面積を減らすと摩擦と磨損性能を大幅に改善し、密封効果に影響を及ぼさない。 このシールは高と低PV値の作業状況に設計、サービスでき、揺れたり、圧力や速度が頻繁に変化する状況下で改善された性能を提供します。

専門的な分かち合う

回転シールの性能に対する要求がますます高まり、現在のシールのPV値に挑戦しています。 したがって、より高い圧力とより高い速度で動作できる回転シールを開発する必要があります。 その結果、私たちはこの独特なテコン回転V型グライドリングを開発し、これらの要求を満たすだけでなく、より低い熱発生の利点でシールの使用寿命を大幅に延長しました。 設備のオペレーターにとって、メンテナンス要件とエネルギー損失を減らすことで、総コストを節約することができます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　——トレルボルグ製品マネージャーHenrik Vollmond

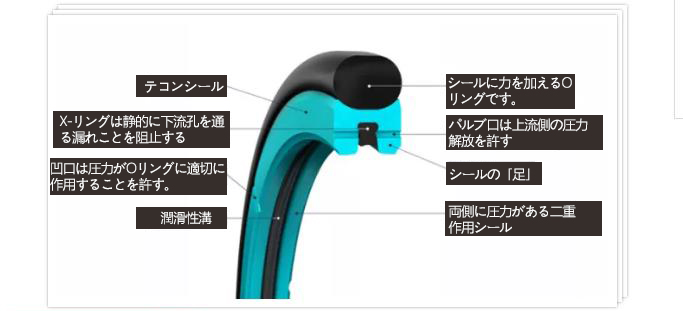

密封の作業原理

他のOリングに力を与えるシールのように、Oリングの初期圧縮はシールと配合面の間に十分な接触圧力を確保し、低圧条件下で密封性を提供します。 ますます大きなシステム圧力があるため、Oリングとシール本体は直接密封配合面に接触圧力が生じ、どんな圧力条件でも密封効率が保証されます。

テコン®回転V型グライドリング®も内蔵バルブの機能があり、バルブ口はテコン®リング構造の両面と潤滑溝の中間部分で構成されています。 潤滑溝に弾性体輪を設置すると、油がバルブ口に漏れるのを防ぐことができる。

テコン®回転V型グライドリング®が片方から反対側に圧力をかける時、弾性体輪が圧力側でバルブ口を開けると、弾性体輪の下が圧力バランスに達し、この時シールは半分以上の圧力を受けます。 バルブ口から変化した「窮圧」もこれらの流体を両側の間の空間に再び入れ、シールの潤滑を高めることができます。

優秀なテスト結果

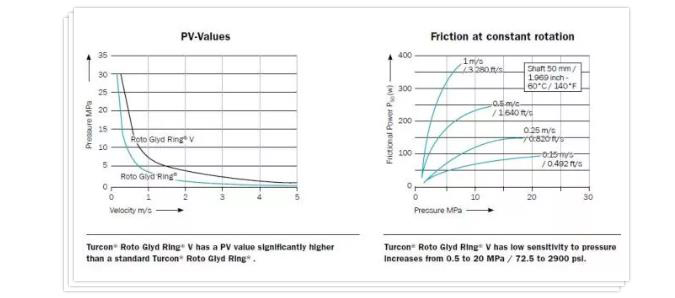

試験結果によると、テコン®回転V型グライドリング®は、圧力が0.5MPaから0.5MPa以上の低感度増加でも、圧力が0.5MPaから20MPaに急速に増加する場合でも、低摩擦トルクを維持できます。そのPV値は他の双方向シールの2倍に達し、摩擦力は50%しかありません。さらに、シールとOリングの摩耗は非常に低く、ほとんど測定できません。

典型的な応用

テコン®回転V型グライドリング®は、厳しい使用条件下で動作する設備にとって理想的な選択であり、長寿命です。

典型的な応用は：

工作機械加工センター、油圧回転塔、水槽、回転ジョイント、掘削機、林業機械、油圧回転器、ロボット、操作器、分度盤、回転モーター、油圧モーター、ブロー成形機、トップドライブとコア切断設備。

実測データ

最大推奨動作温度は+100 °C/ +212 °F（より低いPV値では+150°C/ +302°F）であるため、テコン®回転V型グライドリング®は標準回転グライドリング®溝に合わせて設計されています。軸径は35～500mm/1.377～19.685インチ、穴径は22～500mm/0.866～19.685インチの4つの断面があります。

テコン®回転V型グライドリング®の使用を確定する場合、使用者は以下の点に注意する必要があります。圧力は最大30MPaで、速度は2m/s以下に制限する必要があります。テコン®回転V型グライドリング®はPV値が10MPa.m/以下の条件でのテストに合格しました。

その製品の特許申請はすでに提出されました。

材料の長所

テコン®M15：回転アプリケーションに最適する材料である。

テコン®M15材料は、要求の厳しい回転アプリケーション向けに特別に開発され、優れた性能と比類のない重要な特性を備えており、摩擦、摩耗、高圧条件下での運転などです。

テコン®M15はポリテトラフルオロエチレン（PTFE）ベースのシーリング材料で、中には複雑な混合物が充填されており、耐摩耗性ポリマー繊維、潤滑油、超強靭性耐摩耗性添加剤が含まれています。

テコン®M15材料の特徴と長所：

各種潤滑剤を含むほぼすべての媒体に耐えることができる；

優れた耐摩耗性と摩耗の特徴；

長い密封寿命を提供する；

幅広い温度、圧力、速度条件下で運転できる；

最低限のハードウェアの摩耗、配合面の損傷を防ぐ；

厳しい作業条件に耐える；

優れた耐押し出し性；

有害な充填物を含まないため、環境への影響が減少します。

回転油圧アプリケーションにおける第一選択の密封材料です。

コストダウンに対し、効果が高い解決策；

推奨動作温度は-30°Cから+120°C / -22°Fから+248 °Fです。

この高性能な回転シールに興味があり、より多くの製品と情報を知りたい場合は、下のQRコードをスキャンして当社をフォローするか、技術サービスホットライン400-015-5188に電話してお問い合わせください。
